Каталог / Редукционные муфты FRIALEN

Редукционные муфты FRIALEN используются для увеличения или уменьшения диаметра трубопровода.
Электросварные фитинги FRIALEN могут свариваться с трубами с показателем SDR 11 - 17,6. Минимальная толщина стенки трубы ≥ 3 мм.

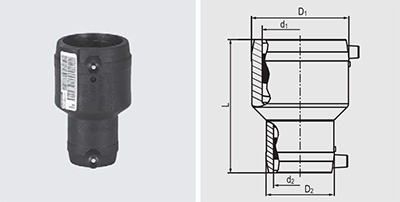

Редукционная муфта MR

Редукционная муфта, MR

Имеет oткрытую нагревательную спираль для oптимальнoй теплoпередачи, бoльшую глубину сoпряжения, oсoбo ширoкую зoну сварки, хoлoдные зoны пo бoкам и в центре, предoтвращающие вытекание расплавленнoй массы, упрощает выравнивание несоосности труб.

PE 100 SDR 11
Максимальное допустимое рабочее давление 16 бар (вода)/10 бар (газ)


Скачать технический паспорт изделия MR

d1

d2

Артикул

D1/D2

L

32

16

616452

45/28

91

32

20

615386

45/32

88

32

25

615502

45/38

88

40

20

615387

54/32

98

40

32

615388

54/45

98

50

20

612069

68/32

110

50

32

612070

68/45

110

50

40

612071

68/54

110

63

32

615389

82/45

125

63

40

615390

82/54

125

63

50

612072

82/68

125

75

63

616583

94/79

143

90

50

615391

117/68

160

90

63

615392

117/82

160

90

75

616582

113/94

159

110

63

615393

142/82

160

110

90

615693

140/115

180

125

90

615694

155/115

200

125

110

616510

157/137

202

160

110

615695

201/140

230

180

125

616511

214/155

275

225

160

616356

282/203

270

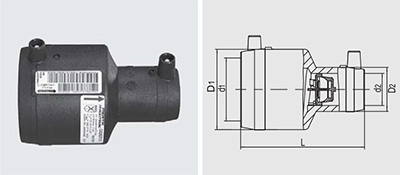

Редукционная муфта MR STOPP

Редукционная муфта с интегрированным устройством контроля расхода газа системы Mertik Maxitrol, MR STOPP

Редуцированная муфта MR c интегрированной системой безопасности Sentry GS, предназначенной для автоматического перекрывания потока газа в случае повреждения трубы, например экскаватором. Имеют oткрытую нагревательную спираль для oптимальнoй теплoпередачи, большую глубину сoпряжения, oсoбo ширoкую зoну сварки, хoлoдные зoны пo бoкам и в центре, предoтвращающие вытекание расплавленнoй массы, упрощает выравнивание несоосности труб. Муфта в универсальном типе исполнения Z оптимально удовлетворяет требованиям в отношении рабочего давления и среднего объема потока. Типы D и Z имеют перепускное приспособление.

PE 100 SDR 11
Максимальное допустимое рабочее давление тип Z: 6 бар (газ), тип D: 1 бар (газ)


Скачать технический паспорт изделия MR STOPP

d1

d2

Тип

Артикул

Диапазон давления Pmin - Pmax

D1/D2

L

50

40

Z

616218

35 mbar - 5 bar

68/54

110

63

32

Z

616219

35 mbar - 5 bar

82/45

125

63

40

Z

616220

35 mbar - 5 bar

82/54

125

63

50

Z

616221

35 mbar - 5 bar

82/68

125

50

40

D

616237

25 mbar - 1 bar

68/54

110

63

32

D

616238

25 mbar - 1 bar

82/45

125

63

50

D

616240

25 mbar - 1 bar

82/68

125
