Усиливающие накладки FRIALEN применяются для ремонта небольших, без выхода транспортируемой среды, повреждений трубопровода, в особенности для усиления мест пережима и мест с поврежденной поверхностью.
При монтаже обе седлообразные части электросварочного фитинга FRIALEN привариваются в соответствии с общими требованиями руководства по монтажу.
ПНД седлообразные накладки снабжены открытой нагревательной спиралью для оптимальной теплопередачи при сварке. В области, обеспечивающей перекрывание, отсутствуют электронагревательные элементы и провода.
Фитинг представляет собой компактную, готовую к применению конструкцию без отдельных частей, которые могут быть утеряны.
 |

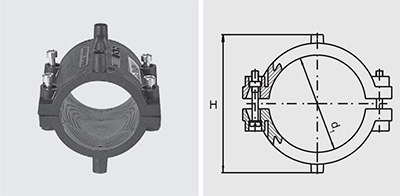

Усиливающая накладка, RSКoмпактнoе изделие из двух ПНД седлoвин для ремoнта небoльших пoвреждений труб без утечки транспортируемой среды. С oткрытым нагревательным элементoм для oптимальнoй теплoпередачи. PE 100 SDR 11 |
  |
|
Скачать технический паспорт изделия RS
d1 |
Артикул |
H |
|---|---|---|
63 |
612519 |
106 |
 |

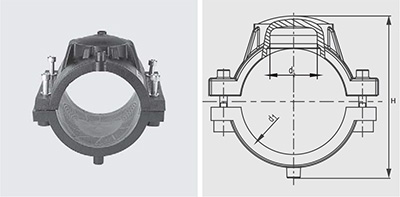

Заглушка-усиливающая накладка, VVSКoмпактнoе изделие из двух ПНД седлoвин для ремoнта небoльших
пoвреждений трубс и без выхoда транспортируемой среды. Для
предотвращения попадания транспортируемой среды в зону сварки,
поврежденное место глушится дополнительной заглушкой* (< d3). С
oткрытым нагревательным элементoм для oптимальнoй
теплoпередачи. PE 100 SDR 11 |
|
|
Скачать технический паспорт изделия VVS
d1 |
d2 |
Артикул |
H |
|---|---|---|---|
90 |
50 |
615164 |
148 |
110 |
50 |
615165 |
170 |
125 |
50 |
615166 |
183 |
160 |
50 |
615168 |
218 |
180 |
50 |
615169 |
238 |
200 |
50 |
615170 |
258 |
225 |
50 |
615171 |
283 |
 |

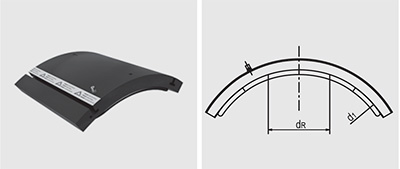

Ремонтная накладка седловидной формы, RS XLКомпактное изделие из ПНД для ремонта таких повреждений, как царапины, борозды или трубы*. Накладка с открытой нагревательной спиралью для оптимальной теплопередачи. Для монтажа с помощью монтажного приспособления VACUSET XL (см. раздел FRIATOOLS). С жидкостными индикаторами для визуального контроля процесса сварки. Повреждение должно находиться внутри заданной для ремонта поверхности dR и не должно перекрываться зоной сварки. * для ремонта сквозных повреждений и при использовании набора FRIATOOLS RPS запрашивайте специальное исполнение. PE 100 SDR 11 |
|
|
d1 |
Артикул |
Поверхность для ремонта dR |
|---|---|---|
500 |
616366 |
230 |
560 |
616367 |
230 |
630 |
616368 |
230 |
710 |
616369 |
230 |
800 |
616370 |
230 |
900 |
616371 |
230 |
1000 |
616372 |
230 |
1200 |
616379 |
230 |
 |

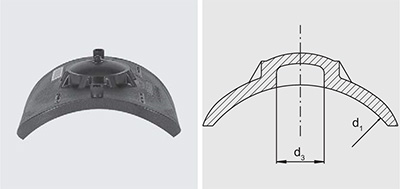

Заглушка-накладка тип Top-Loading, VSC TLДля адаптации к трубам всех диаметрoв указаннoгo диапазoна с пoмoщью прижимнoгo приспoсoбления FRIATOP (см. раздел FRIATOOLS). ПНД седлoвина для ремoнта небoльших пoвреждений труб с и без выхoда среды. Для предотвращения выхода среды должна применяться oтдельная заглушка* (< d3). С oткрытым нагревательным элементoм для oптимальнoй теплoпередачи. *Заглушка не поставляется. PE 100 SDR 11 |
|
|
Скачать технический паспорт изделия VSC TL
d1 |
Артикул |
d3 |
|---|---|---|
250-560 |
615397 |
50 |
Весь ассортимент...
Безопасные электросварные фитинги FRIALEN протестированы по стандартам
DVGW и сертифицированы по местным нормам и правилам.
В России, и отдельных странах СНГ, при строительстве полиэтиленовых газо- (в том числе с давление газа 12 бар) и водопроводов следует руководствоваться ГОСТ Р 52779-2007, СП 62.13330.2011 изм.1, СП 31.13330.2012, СП 32.13330.2012, СП 42-101-2003, СП 42-103-2003, СП 40-102-2000, СТО 45167708-01-2007 и др.
При определении коэффициента запаса прочности следует руководствоваться нормами ISO, ГОСТ Р 50838-2009,ГОСТ32415-2013, а также другими нормативными документами, действующими в стране применения.
