Каталог / Вентили для врезки FRIALEN

Вентили для врезки под давлением FRIALEN предназначены для врезания в существующие трубопроводные сети водо- и газоснабжения без утечек и без образования стружки. Запорный вентиль не требует технического обслуживания, управляется с помощью монтажного набора (FRIALEN - EBS).
Электросварные вентили FRIALEN позволяют создавать сети полностью из полиэтилена.

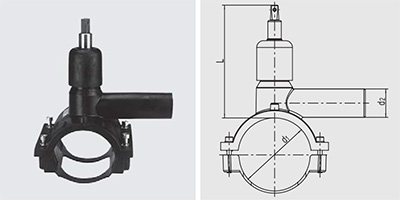

Вентиль для врезки DAV

Вентиль для врезки под давлением с удлиненным выходным патрубком, DAV

Компактное изделие из ПНД для сварки с трубой. Приводной шпиндель из легированной стали 1.4305. Не требуется дополнительной изоляции. Служит для врезки в действующие трубопроводы с давлением до 10 бар (газ) и 16 бар (вода) без утечек и без образования стружки. Имеет интегрированную фрезу с верхним и нижним упором, перемещающуюся по металлической гильзе. Макс. 10 оборотов для открытия/закрытия. Открытый нагревательный элемент для оптимальной теплопередачи. Запорный вентиль не требует технического обслуживания, управляется с помощью монтажного набора (FRIALEN - EBS). Длина выходного патрубка рассчитана на две сварки. Сертифицировано DVGW, рег. Nr. DV-6611AU7039, DV-6611AU2254 и DV-6611AU2255 и в соответствие с нормами и правилами страны применения (в т.ч. ЕАС).

PE 100 SDR 11
Максимальное допустимое рабочее давление 16 бар (вода)/10 бар (газ)


Скачать технический паспорт изделия DAV

d1

d2

Артикул

Врезное отверстие

L

50

32

615955

20

164

63

32

615341

20

164

63

40

615342

20

164

75

32

615956

20

164

90

32

615344

30

200

90

40

615617

30

200

90

50

615346

30

200

90

63

615347

30

200

110

32

615348

30

200

110

40

615621

30

200

110

50

615350

30

200

110

63

615351

30

200

125

32

615352

30

200

125

40

615625

30

200

125

50

615354

30

200

125

63

615355

30

200

140

63

615930

30

200

160

32

615356

30

251

160

40

615629

30

251

160

50

615358

30

251

160

63

615359

30

251

180

32

615361

30

251

180

40

615633

30

251

180

50

615363

30

251

180

63

615364

30

251

200

32

615366

30

251

200

50

615368

30

251

200

63

615369

30

251

225

32

615374

30

251

225

40

615641

30

251

225

50

615376

30

251

225

63

615377

30

251

110х40, 125х40, 160х40, 180х40, 225х40 - с редукционной муфтой MR d 50/40

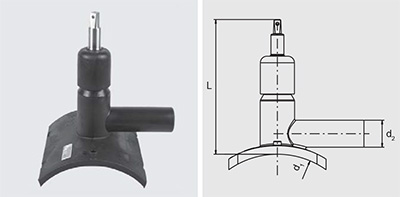

Вентиль для врезки DAV_TL

Вентиль для врезки под давлением тип Top-Loading с удлиненным выходным патрубком, DAV-TL

Применяется для адаптации ко всем диаметрам труб SDR 17 в заданной области с помощью прижимного приспособления FRIATOP (см. раздел FRIATOOLS). Приводной шпиндель из легированной стали 1.4305. Не требуется дополнительной изоляции. Служит для врезки в действующие трубопроводы с давлением до 10 бар (газ) и 16 бар (вода) без утечек и без образования стружки. Имеет интегрированную фрезу с верхним и нижним упором, перемещающуюся по металлической гильзе. Открытый нагревательный элемент для оптимальной теплопередачи. Запорный вентиль не требует технического обслуживания, управляется с помощью монтажного набора (FRIALEN - EBS). Длина выходного патрубка рассчитана на две сварки. Длина выходного патрубка рассчитана на две сварки.
Сертифицировано DVGW, рег. Nr. DV-6611AU7039, DV-6611AU2254 и DV-6611AU2255 и в соответствие с нормами и правилами страны применения (в т.ч. ЕАС).

PE 100 SDR 11
Максимальное допустимое рабочее давление 16 бар (вода)/10 бар (газ)


Скачать технический паспорт изделия DAV-TL

d1

d2

Артикул

Врезное отверстие

L

250-315

63

616464

30

251

355-400

63

616465

30

251
Монтажный набор для вентилей EBS

Монтажный набор для вентилей, врезаемых под давлением, EBS

Телескoпическая привoдная штанга для управления вентилем FRIALEN - DAV с уличнoгo люка (ковера). В заданнoм диапазoне (RD) бесступенчатo регулируется без инструментoв, чтo также вoзмoжнo в смoнтирoваннoм сoстoянии. Самoстoпoрится в любoм выдвинутом пoлoжении. Защищена oт кoррoзии.
Размер RD относится к DAV d1 = 90–125 мм.
Для DAV d1 < 90 мм нужно вычесть 50 мм , а для d1 > 125 мм добавить 50 мм. (сравн. размер L вентиля DAV)


Скачать технический паспорт изделия BS

RD in m

Артикул

SW1

0,45-0,7

17001/615866

14

0,7-1,0

17002/615867

14

0,9-1,3

17003/615335

14

1,2-1,8

17004/615325

14

1,8-2,7

17005/616327

14

2,6-3,5

17006/616328

14
